在電纜故障檢測領域，各種高精尖技術層出不窮，但有一種方法因其簡單、安全、有效而始終占據著重要的地位，那就是低壓脈沖法（Low Voltage Pulse Method）。作為電纜故障測試儀（TDR, Time Domain Reflectometer）最基礎、最核心的測距技術，它如同電纜故障偵查中的“基礎體檢”，是快速發現和預定位故障點的首要步驟。

什么是低壓脈沖法？

低壓脈沖法，又稱時域反射法（TDR），是一種利用電磁波在電纜中傳播和反射的原理來檢測故障和測量電纜長度的技術。

其基本工作原理是：

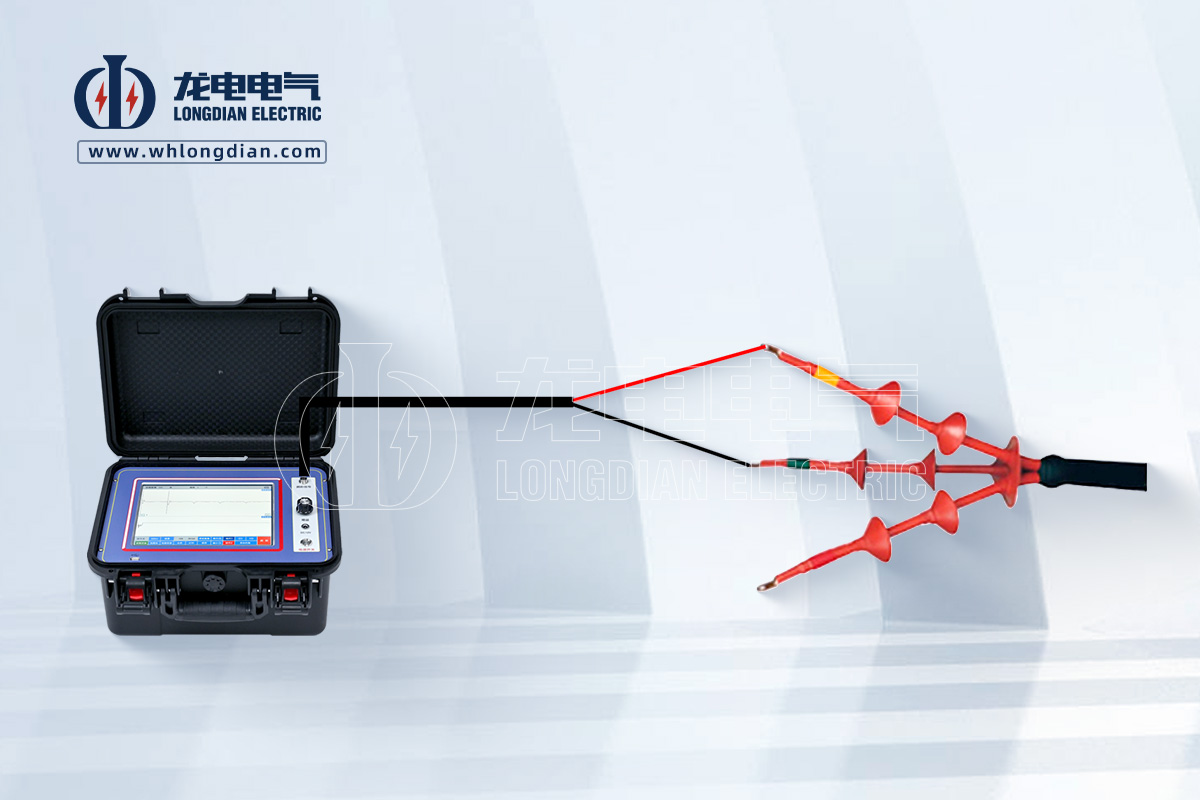

① 發送信號： 電纜故障測試儀向待測電纜發送一個極窄、低壓的電磁波脈沖。

② 信號傳播： 脈沖沿著電纜傳輸，速度接近光速。

③ 產生反射： 當脈沖遇到電纜中的阻抗不連續點（即故障點，如短路、開路、接頭不良等）時，一部分能量會反射回來。

④ 接收分析： 測試儀接收并記錄反射回來的信號，并在屏幕上以波形圖（即時域反射圖）顯示出來。

⑤ 計算距離： 通過精確測量脈沖從發射到接收反射波的時間 t，結合電磁波在電纜中的傳播速度 v（即波速），就可以計算出故障點到測試端的距離 L

低壓脈沖法的核心優勢

低壓脈沖法之所以在電纜故障測試中不可替代，是因?yàn)樗邆湟韵嘛@著優勢：

◆ 安全無損： 使用的是低壓小電流脈沖，對電纜本身和操作人員都非常安全，不會對完好電纜造成二次損傷。

◆ 適用性廣： 尤其適用于低阻故障（如短路、接地）和開路故障（如斷線）。

◆ 快速直觀： 測距速度快，波形圖直觀清晰，技術人員可以迅速判斷故障的性質（短路反射波向下，開路反射波向上）和大致位置。

◆ 預定位精度高： 脈沖法的測距精度較高，能夠?yàn)楹罄m(xù)的精確定點（如聲測法）提供一個可靠的預定位范圍，大大縮小了現場查找的范圍。

◆ 可測電纜長度： 即使電纜沒有故障，該方法也可以用來精確測量電纜的實際長度。

挑戰與配合：高阻故障怎么辦？

低壓脈沖法雖好，但它對于高阻故障（如高阻接地、閃絡故障）的反射信號不明顯，此時測試儀的波形可能難以判斷。

為了解決這一問題，現代電纜故障測試儀通常會配合使用高壓沖擊法（如多次脈沖法、沖擊電流法）來“擊穿”高阻點，使其轉化為易于檢測的低阻故障或產生明顯的放電信號。簡單來說，低壓脈沖法負責“基礎測距”，而高壓方法負責“激化”難以檢測的故障。

在電纜故障測試儀的世界里，低壓脈沖法是高效、安全、精準的代名詞。它是技術人員快速掌握電纜“健康狀況”的第一步，為后續所有更高級別的故障處理奠定了堅實基礎。掌握并熟練運用低壓脈沖法，是每一位電力維護工作者必備的核心技能。
